温州丰宝客电子有限公司

概述：

    充电管理器共有十二路有输出，每一路可独立供电，每一路最大输出功率为 1000W，任意两路最大输 出为 2000W，十二路最大输出功率为 8KW。充电管理器是采用 4G 网络连接云平台的方法来控制每一路开 关，给电动车进行智能充电，并且支持二维码扫码和 NFC 刷卡等支付方式。因此，本设备具有较大的输 出功率，安全的充电技术和便捷的支付方式等优点，其优点适用于居住小区、商用物业和公共停车场等 场所。

产品样式：

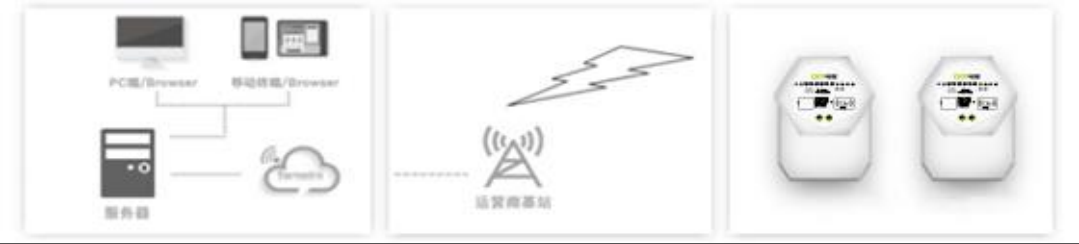

充电系统架构

主要规格

                                            ◆采用 PC+ABS 阻燃材料，其防护等级为 IP54、防爆等级为 IK09；

                                            ◆配有电路内置空气开关，通过接线仓进行操作，接线仓与进出电源线进行连接；

                                            ◆共有十二路输出，每一路可独立供电，每路开关最大输出功率为 1000W，任意两路最大输出为 2000W，十二路最大输出功率为 8KW；

                                            ◆提供按时、按电量、按功率、按电量+服务费和包月等计费方式；

                                            ◆判断每一路是否发生过温、过载、过压和过流现象来对设备进行自动断电保护；

技术特点

                                            ◆二维码扫码和 NFC 刷卡等方式，进行支付费用；

                                            ◆语音提示，进行人机交互；

                                            ◆自动判断充电器是否进行浮充状态，在 120 分钟后自动切断电源；

                                            ◆自动辨别不同规格充电器，从而采用不同功率的计费模式；

                                            ◆网络信号恢复正常后，自动恢复正常充电；

                                            ◆充电过程中遭受停电，记录当前充电信息，供电后自动恢复充电；

                                            ◆支持在线远程 OTA 升级功能，并且在升级过程中不影响正常充电；

                                            ◆配有温度传感器，当温度过高时进行自动断电保护

                                            ◆发生过载、过流、过压等异常情况时，进行自动断电保护；

                                            ◆在无保险丝设计的情况下，通过自身软件快速检测每一路输出是否发生过载或短路异常情况，进行 自动断电保护；

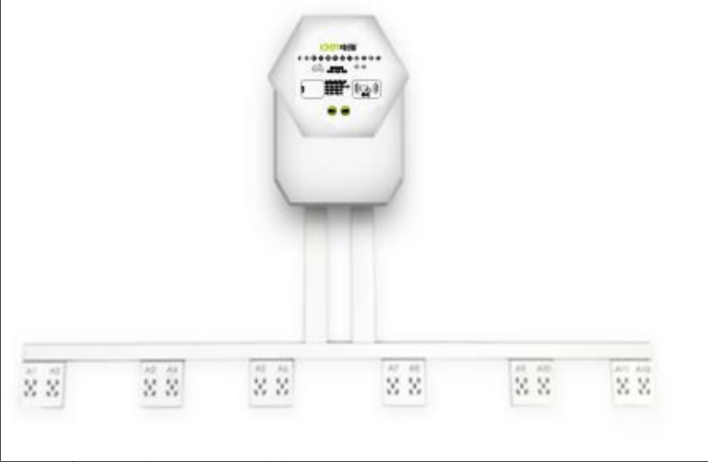

安装接线示意图

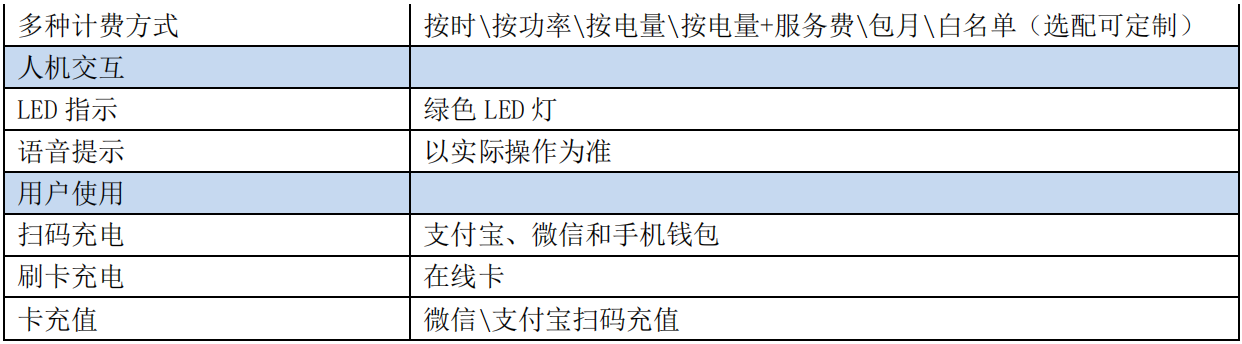

规格

售后服务

    非常感谢您购买本公司的产品,让我们有机会向您提供优质的服务.为了使我们的服务让你您更满意, 在购买后请认真阅读此说明书;

    1.保质期 产品自发货日起一年内,在用户遵守说明书规定要求,且不要拆开的条件下,若质量有问题,我公司负责 免费维修,一年后公司提供有偿保修.本条款若有合同时以合同约定为准.

    2.技术支持 您可以通过以下方式获得公司的免费技术支持：

                    a、登录本公司的网站（www.fbkcharge.com）,查询相应的技术支持信 息；

                    b、拨打服务热线：4001-516-086，由我们工程师为您服务；

    维护保养提示

    1. 受运输震动影响，螺丝可能会松动；产品通电前，必须 将所有接线端子再紧固一遍。

    2. 电缆接头受电流热效应的影响，其微观结构有可能变 化，会影响螺丝的松紧程度；产品投运一个月后，必须将所有接 线端子重复紧固一遍。
